LD系列用來測量導電的液體，LD系列特別適用于大口徑的管道測量，廣(guang)泛應用于石(shi)油、化工(gong)、冶金、電力、造紙、食品(pin)、水處理等行(xing)業(ye)。
插入式電磁流量計概要：
傳感器是測量流體流速儀表。它是應用法拉第電磁感應定律的原理制成的流速測量儀表。
用(yong)一(yi)個(ge)長(chang)桿(gan)將(jiang)一(yi)個(ge)小(xiao)的電磁(ci)(ci)流量傳感(gan)器插入到被測管道中(zhong)規(gui)定的位置，導電流體(ti)(ti)垂直流過傳感(gan)受器的工作(zuo)磁(ci)(ci)場(chang)，相當于(yu)導體(ti)(ti)在(zai)磁(ci)(ci)場(chang)中(zhong)作(zuo)切(qie)割磁(ci)(ci)力線運動(dong)。根據(ju)法拉第感(gan)應定律可(ke)知，在(zai)電極上將(jiang)感(gan)應出勢。
特點
插入式電磁流量計在大管道流體流量檢測中，具有顯著的安裝優勢。特別在大于直徑300的管道上具有絕對的價格優勢。
轉換器部分采用優化設計，結構緊密，容易電氣安裝，調換方便，容易變更測量范圍。
應用“自動化歸零”原理，消除電化干擾信號，零點自穩。輸出信號與流速成線性關系。
傳感器和轉換器具有多種防護等級，有適應于潛水的IP68等級。
適合于水，污水。酸。強堿等導點率﹥5 uS/cm 的液體流量檢測。特別適用于供水排水管道的流量測量。
由于沒有任何可移動部分，插入式電磁流量計通用性很廣。
對液體沒有壓力損失，由于結構的特別設計，可防止雜物的堵塞。
可進行在線帶坼裝。

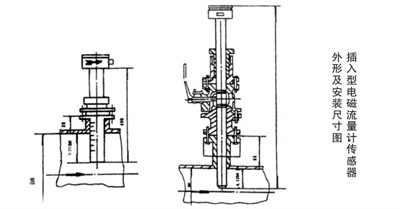

插入式電(dian)磁流(liu)量(liang)計外形尺寸：
| 型 號: |
TX-LD系列
|
| 口 徑: |
DN350 - DN2000 |
| 精 度: |
± 1.5%測量(liang)值(zhi)標準 ±1.0%測量(liang)值(zhi)特殊 ± 0.5%測量(liang)值(zhi)高(gao)精度
|
| 最低導電率 : |
5μs/cm
|
| 測量范圍 : |
推薦使用范圍： 0.5m/s～10m/s連續可調
最大使用范(fan)圍：0.2m/s～15m/s連續可調
|
| 介質溫度 : |
-20- +150℃ |
| 環境溫度 : |
-20- +60℃ |
| 流體壓力 : |
≤ 1.6MPa |
| 防護等級 : |
傳感器 轉換器
IP67 IP67
IP68 IP67
|
| 材 質: |
探頭(tou)材(cai)質(zhi)為 304不(bu)銹鋼, 電極材(cai)質(zhi)為316不(bu)銹鋼,絕緣層(ceng)為PTFE.
|
| 電氣接口 : |
M20×1.5,1/2〞NPT
|
| 顯示方式 : |
標準(zhun)雙線液晶顯示 ,可同(tong)時顯示瞬時和(he)累積流量。
|
| 電 源: |
220VAC 50HZ 24VDC
|
| 防爆等級： |
Exd[ia]iam ll CT5
|
| 信號輸出： |
1、開關量可設為： 脈沖輸出（最高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電(dian)流輸出(chu)(chu)：4-20mA輸出(chu)(chu)。
|
| 組態方式： |
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記(ji)憶：EEPROM不會(hui)消失之記(ji)憶體，無需電池保存。
|
插入式電磁流量計安裝
傳感器可以安裝在運行管道上的任何位置，為了無故障工作，傳感器必須完全充滿介質。為保測量的準確性，上游至少留5個直徑管段，下游至少留3個直徑管段。在水平的管道上應避免將傳感器安裝在管道的底部以防止沉淀，也不應有鐵磁性物質緊靠傳感器，傳感器應遠離電磁場。不帶壓拆裝和可帶壓拆裝的安裝方式
內部結構
1. RECDL轉換器
2. 轉換器外殼
3. 密封圈
4. 轉換器安裝板
5. 帶傳感器法蘭的穿感外罩
6. 帶法蘭的焊接緊固件
7. 場線圈
8. 測量電極
9. 電源及信號電纜之電纜密封套
流量表
速度=1m/s
|
DN
|
m3/s
|
1/min
|
1/s
|
|
100
|
28.3
|
471
|
7.85
|
|
125
|
44.2
|
736
|
12.3
|
|
150
|
63.6
|
1060.3
|
17.7
|
|
200
|
113.1
|
1855.0
|
31.42
|
|
250
|
176.7
|
2945.2
|
49.09
|
|
300
|
254.5
|
4241.2
|
70.69
|
|
350
|
346.4
|
5772.7
|
90.21
|
|
400
|
452.4
|
7540
|
125.66
|
|
500
|
706.9
|
11781
|
196.35
|
|
600
|
1017.9
|
116965
|
282.74
|
|
700
|
1385.4
|
23091
|
384.85
|
|
800
|
1809.6
|
30159
|
502.65
|
|
900
|
2290.2
|
38170
|
636.17
|
|
1000
|
2827.4
|
47124
|
785.40
|
|
