1 概述
是用于對管道中流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、安裝使用方便等特點，是容積式流量計的典型特點。
主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。
2.工作原理

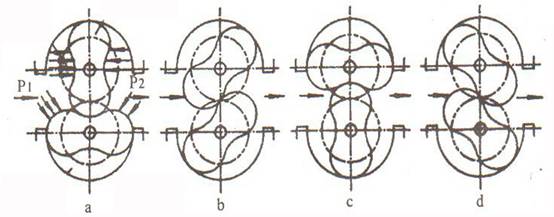

當被測(ce)液(ye)(ye)體流(liu)經計量(liang)(liang)室(shi)時，在(zai)流(liu)量(liang)(liang)計的(de)(de)進出(chu)(chu)口形成 壓(ya)差，腰(yao)輪在(zai)此壓(ya)差的(de)(de)推動下旋轉(zhuan)。同時通(tong)(tong)過(guo)固定在(zai)腰(yao)輪軸上的(de)(de)一對驅動齒輪，使兩個腰(yao)輪保持連續旋轉(zhuan)。隨著腰(yao)輪的(de)(de)轉(zhuan)動，液(ye)(ye)體經由計量(liang)(liang)室(shi)被不(bu)斷(duan)排出(chu)(chu)流(liu)量(liang)(liang)計。每對流(liu)過(guo)的(de)(de)液(ye)(ye)體量(liang)(liang)是計量(liang)(liang)室(shi)容積的(de)(de)四倍，通(tong)(tong)過(guo)密封聯軸器(qi)、減速機(ji)構，將旋轉(zhuan)次數減速后(hou)傳遞到計數器(qi)，計數器(qi)即指示(shi)液(ye)(ye)體瞬時流(liu)量(liang)(liang)和(he)累積流(liu)量(liang)(liang)。在計數器機構中安裝發信器即成了帶發信器的。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。
3.主要零件材料組合
| 材(cai)料 零件 |
TX-AL |
TX-EL |
TX-LL |
| 鑄鐵 |
鑄鋁 |
不銹(xiu)鋼 |
鑄(zhu)鋼 |
鑄鋁 |
不銹(xiu)鋼 |
鑄(zhu)鐵(tie) |
鑄鐵 |
鑄鋁(lv) |
不銹鋼 |
| 殼體 |
☆ |
|
|
☆ |
|
|
|
☆ |
|
|
| 轉子 |
|
☆ |
|
|
☆ |
|
|
☆ |
|
|
| 蓋板 |
☆ |
|
|
|
|
|
☆ |
|
☆ |
|
| 轉子軸 |
|
|
☆ |
|
|
☆ |
|
|
|
☆ |
| 軸承 |
|
|
☆ |
|
|
☆ |
|
|
|
☆ |

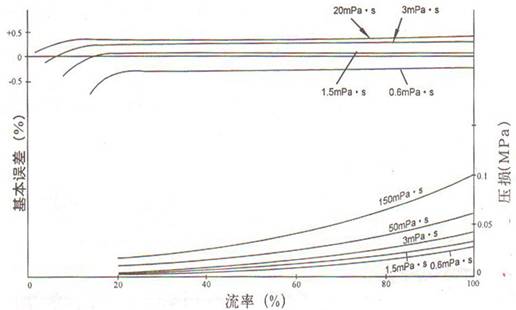

4.性能和壓力損失曲線
5.技術參(can)數 ① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作溫度：（℃）：-10~60 ③ 精度等級：0.5、0.2 ④ 流量范圍：（m3/h）
| 公(gong)稱(cheng)通徑(jing) DN |
液體粘度(du) 3.0~150mpa.s |
液體粘度(du) 3.0~150mpa.s |
液(ye)體粘度(du) 3.0~150mpa.s |
液體粘度 3.0~150mpa.s |
| 15 |
0.25~2.5 |
0.5~2.5 |
0.5~2.5 |
0.83~2.5 |
| 20 |
0.25~2.5 |
~2.5 |
0.5~2.5 |
0.83~2.5 |
| 25 |
0.6~6 |
1.2~6 |
1.2~6 |
2~6 |
| 40 |
1.6~16 |
3.2~16 |
3.2~16 |
5.3~16 |
| 50 |
2.5~25 |
5~25 |
5~25 |
8.3~25 |
| 80 |
6~60 |
12~60 |
12~60 |
20~60 |
| 80Ⅱ |
12~100 |
22~100 |
20~100 |
33.3~100 |
| 100 |
10~100 |
20~100 |
20~100 |
33.3~100 |
| 150 |
40~200 |
40~200 |
100~200 |
66.7~200 |
| 精度等級 |
0.5 |
0.2 |
6. 外形及安裝尺寸

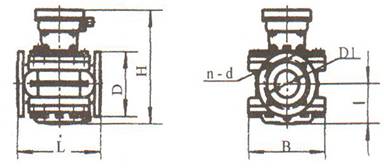

（1）鑄鐵型腰輪流量計外形尺寸
| 型號 |
L |
H |
I |
B |
D |
D1 |
n-d |
| TX-AL15.06 |
160 |
238 |
52 |
100*100 |
G11/4 |
|
|
| TX-AL20.06 |
160 |
238 |
52 |
100*100 |
90 |
65 |
|
| TX-AL25.06 |
180 |
260 |
68 |
120*120 |
G1/ |
|
|
| TX-AL40.1 |
240 |
290 |
88 |
170 |
150 |
110 |
4-17.5 |
| TX-AL50.1 |
265 |
305 |
97 |
190 |
165 |
125 |
4-C17.5 |
| TX-AL80.1 |
265 |
340 |
122 |
246 |
200 |
160 |
8-17.5 |
| TX-AL80Ⅱ.1 |
265 |
470 |
164 |
246 |
200 |
160 |
8-18 |
| TX-AL100.1 |
515 |
425 |
164 |
305 |
220 |
180 |
8-18 |
| TX-AL150.1 |
560 |
550 |
225 |
455 |
285 |
240 |
8-22 |
（2）鑄鋼型腰輪流量計外形尺寸
| 型號 |
L |
H |
I |
B |
D |
D1 |
n-d |
| TX-EL25.3 |
180 |
260 |
68 |
120*120 |
G11/4 |
|
|
| TX-AL40.4 |
300 |
290 |
88 |
170 |
150 |
110 |
4-18 |
| TX-AL50.4 |
360 |
315 |
103 |
276 |
165 |
125 |
4-18 |
| TX-AL80.4 |
360 |
348 |
128 |
254 |
200 |
160 |
4-18 |
| TX-AL100.3 |
540 |
435 |
174 |
330 |
235 |
190 |
4-22 |
| TX-AL150.3 |
560 |
552 |
227 |
455 |
300 |
250 |
4-26 |
（3）鑄鋁型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同。
7.的安裝使用
（1）流(liu)量(liang)計前應安裝過濾(lv)器，兩者表體上箭(jian)頭指向(xiang)與流(liu)動方(fang)向(xiang)一致
（2）當被(bei)測(ce)液體(ti)含有氣(qi)(qi)體(ti)時，流量(liang)計(ji)前應安裝氣(qi)(qi)體(ti)分離器
（3）不論(lun)管路是(shi)垂直(zhi)還(huan)是(shi)水(shui)平(ping)安裝，但流(liu)量計的腰輪軸安裝成水(shui)平(ping)位置（即表(biao)度盤(pan)應與地面(mian)垂直(zhi)）。
（4）流(liu)量計在正確安(an)裝情況(kuang)下(xia)，如(ru)果(guo)不(bu)易看清讀數(shu)，可把(ba)計數(shu)器旋轉180度或90度均可。
（5）節流閥(fa)應安裝在流量(liang)計(ji)進(jin)口處，開(kai)(kai)閉閥(fa)裝在出口處，使(shi)用開(kai)(kai)閉閥(fa)時要(yao)緩(huan)慢(man)啟動(dong)，不要(yao)突(tu)然(ran)開(kai)(kai)閥(fa)。
(6) 嚴禁使用掃線蒸汽通(tong)過流(liu)量計
（7）在連續(xu)使用部(bu)門，流(liu)量計需加旁通(tong)管道(dao)
（8）流(liu)(liu)量(liang)計(ji)安裝前(qian)，管道需沖洗，沖洗時采用直(zhi)管段（替代流(liu)(liu)量(liang)計(ji)位置）防止焊渣、雜(za)物等進入流(liu)(liu)量(liang)計(ji)
（9）嚴禁用(yong)水校驗(yan)鑄鐵、鑄鋼(gang)材(cai)質組成的(de)流量計
（10）流(liu)量計在(zai)使(shi)用(yong)時(shi)流(liu)量大小不得超過技(ji)術要求。流(liu)量計正常工作(zuo)在(zai)最大流(liu)量70~80%為優。
（11）被(bei)測(ce)液體如果具(ju)有化學腐(fu)蝕(shi)(shi)性，需選用(yong)不(bu)銹(xiu)鋼材質的流(liu)量計(ji)，如果腐(fu)蝕(shi)(shi)性強，需選用(yong)0Crl8Ni12MO2Ti材質的流(liu)量計(ji)。
|
