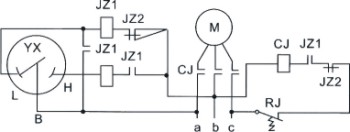

電接點壓力表的詳細資料：          為能適應被測對象的各異和需求，本系列電接點壓力表在原(yuan)有普通(tong)型(xing)和(he)專用型(xing)的基(ji)礎(chu)上，又相繼研制了(le)抗振型(xing)、耐蝕型(xing)、耐蝕抗振型(xing)以及帶有隔(ge)離裝(zhuang)置等多種(zhong)類型(xing)共10多種(zhong)型(xing)號的產(chan)品。          鑒于本系列電接點壓力表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。 主要技術指標及功能· 標度范圍、精確度等級及接頭螺紋尺寸   類 型 型 號 名稱（含全稱 或簡稱） 標度范圍 MPa 精確度等級 接頭螺紋 尺寸 指示 設定值 接通 斷開 普通型 YXC-100 YXC-102 YXC-103 磁助電接點壓力表 0~0.6至60及-0.1~0.06至2.4系列 1.5 1.5 4 M20×1.5 （＊G3/8″） （＊G1/2″） YXC-150 YXC-153 0~0.1至60及-0.1~0至2.4系列 專用型 YXC-150 磁助電接點氨壓力表 0~0.16至60及-0.1~0.06至2.4系列 2.5 2.5 4 抗振型 YXC-100-Z YXC-102-Z YXC-103-Z 磁助電接點壓力表 0~0.6至60及-0.1~0.5至2.4系列 1.5 1.5 5 耐蝕型 YXC100B-F YXC-102B-F YXC-103B-F YXC-150B-F YXC-152B-F 0~0. 6至60及-0.1~0.06至2.4系列 1.5 1.5 4 耐蝕抗振型 YXC-100B-FZ YXC-102B-FZ YXC-152B-FZ YXC-153B-FZ 0~0. 6至60及-0.1~0.5至2.4系列 1.5 1.5 5 隔離式普通型 隔離式耐蝕型 YXC-103 YXC-103-F 隔離式磁助電接點壓力表 0~0. 16至60及-0.1~0.06至2.4系列 1.5 1.5 4 M42×2 （＊G1 1/4″） 隔離式抗振型 YXC-103-Z 0~0. 6至60及-0.1~0.5至2.4系列 1.5 1.5 5 隔離式耐蝕抗振型 YXC-103-FZ 注：1）標有“＊"的型號暫限于特殊訂貨         2）隔離式的軟尾長度為1、2、3、4m（其中2m為優選長度）       電接點壓力表適用于測量對銅合金無腐蝕、無爆炸危險、非結晶的各種液體、氣體等介質壓力。儀表經與相應的電氣器件配套使用，可達到對被測壓力系統實現預先設定的最大或最小壓力值的雙位自動控制和發信（報警）的目的。     儀表具有測量控制功能，可任意設定上、下限值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。 結構原理     儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。     當被測壓力作用于彈簧管時，其末端產生相應的彈性變形一位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。     在電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。     接點裝置電氣參數及控制形式 觸頭功率 最高工作電壓 最大工作電流 控制形式 30VA（阻性負載） 220VDC或380VAC 1A 上下限、雙上限、雙下限 型號表示        電氣電路連接示意圖 圖中：JZ1、JZ2—繼電器及觸點 CJ—接觸器及觸點  RJ—熱繼電器 M—電機           YX—電接點壓力表 L—下限接點（綠） H—上限接點（紅） B—公共接點（黃） 外形尺寸       型號 D H H1 H2 d0 d d1 B B1 L L1 YXC-60 φ60 46 　 13 　 M14×1.5 　 56 72 14 　 YXC-100 φ100 95 　 17 　 M20×1.5 　 87 121 20 　 YXC-100ZT φ100 96 33 30 118 M20×1.5 5.5 　 　 20 115 YXC-150 φ150 78 40 17 165 M20×1.5 5.5 113 150 20 　 YXC-150ZT φ150 78 40 30 165 M20×1.5 5.5 113 150 20 100
