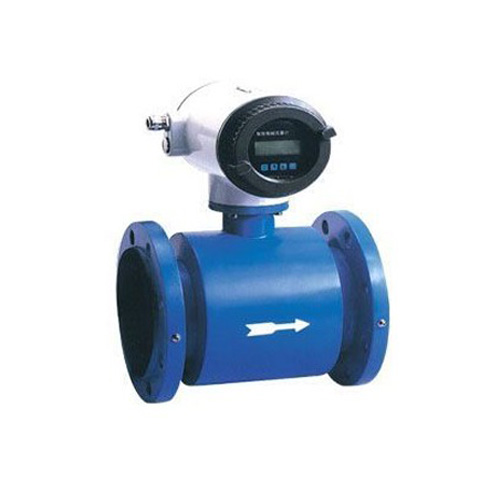

電磁流量計
關鍵字：電磁流量計,流量計 |
是由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5uS／cm導(dao)電液(ye)(ye)體的(de)體積(ji)(ji)流(liu)量，是(shi)一種測量導(dao)電介(jie)質體積(ji)(ji)流(liu)量的(de)感應式儀表。除可(ke)測量一般導(dao)電液(ye)(ye)體的(de)體積(ji)(ji)流(liu)量外，還可(ke)用(yong)于測量強酸強堿等強腐蝕液(ye)(ye)體和泥漿、礦漿、紙漿等均勻的(de)液(ye)(ye)固兩相(xiang)懸(xuan)浮液(ye)(ye)體的(de)體積(ji)(ji)流(liu)量。被(bei)廣泛應用于石油、化工、冶金、輕紡、造紙、食品、制藥、環保等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；
３、系列公稱通徑DN10～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
主要技術數據：
1、整機和傳感器技術數據
|
執行標準
|
JB／T 9248—1999
|
|
公稱通徑
|
管道式四(si)氟襯里：DN10～DN600
管道式橡(xiang)膠襯里：DN10～DN3000
|
|
流速范圍
|
0.1～15m／s
|
|
精確度
|
DNl5～DN600
|
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
|
|
DN700—DN3000
|
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
|
|
流體電導率
|
≥5uS／cm
|
|
公稱壓力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DNl0～DN50
|
DN65～DN200
|
DN250～DN1000
|
DN1200～DN3000
|
特殊訂貨
|
|
環境溫度
|
傳感器
|
—25℃—十60℃
|
|
轉換器及一體型
|
—10℃—十60℃
|
|
襯里材料
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
|
|
最高流體溫度
|
—體型
|
70℃
|
|
分離型
|
聚氯丁橡膠襯里
|
80℃；120℃(訂貨時注明)
|
|
聚氨酯襯里
|
80℃
|
|
聚四氟乙烯襯里
|
100℃；150℃(訂貨時注明)
|
|
聚全氟乙丙烯(F46)
|
|
加網PFA
|
|
信號電極和接(jie)地電極材料
|
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦(tai)、鉭、鉑／銥合金、不銹鋼涂(tu)覆碳化鎢
|
|
電極刮刀機構
|
DN300—DN3000
|
|
連接法蘭材料
|
碳鋼
|
|
接地法蘭材料
|
不銹鋼1Crl8Ni9Ti
|
|
進口保護法蘭材料
|
DN65—DNl50
|
不銹鋼1Crl8Ni9Ti
|
|
DN200～DNl600
|
碳鋼十不銹鋼1Crl8Ni9Ti
|
|
外殼防護
|
DNl5～DN3000分離型橡(xiang)膠或聚(ju)氨酯襯里傳(chuan)感器
|
IP65或IP68
|
|
其他傳感器、——體(ti)型(xing)流量計和(he)分離型(xing)轉換器(qi)
|
IP65
|
|
間距(分離型)
|
轉換器距離傳感器一般不超過100m
|
2、轉換器技術數據
|
電源
|
交流
|
85—265V，45—400Hz
|
|
直流
|
11—40V
|
|
操作鍵和顯示
|
按鍵式
|
|
4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；
|
|
3行LCD寬(kuan)視角、寬(kuan)溫、帶背光(guang)顯示；
|
|
第1行顯示流量值；
|
|
第2行顯示流量單位；
|
|
第3行顯(xian)示(shi)流量(liang)百分比、正向(xiang)(xiang)總(zong)(zong)量(liang)、反向(xiang)(xiang)總(zong)(zong)量(liang)、差(cha)值總(zong)(zong)量(liang)、報警、流速。
|
|
|
磁鍵式
|
|
2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程；
|
|
2行LCD寬視角、寬溫、帶背光(guang)顯示：
|
|
第1行:磁鍵選擇:顯示流量(liang)(liang)百分比、正向總量(liang)(liang)、反向總量(liang)(liang)、差值總量(liang)(liang)、報(bao)警、流速。
|
|
第2行：顯示流量。
|
|
|
內部積算器
|
正向總(zong)量(liang)(liang)、反向總(zong)量(liang)(liang)及(ji)差值總(zong)量(liang)(liang)。
|
|
輸出信號
|
單向模擬輸出
|
|
全隔離，負載≤600D．(20mA時)；
|
|
上限：0—21mA可選，每檔lmA；
|
|
下限：0—21mA可選，每檔1mA；
|
|
正、反向流量輸出方式(shi)編程。
|
|
|
雙向模擬輸出
|
下限限制為。或4mA，其他同單向模擬輸出。
|
|
雙向脈沖輸出
|
|
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；
|
|
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
|
|
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
|
|
|
雙路報警輸出
|
|
可報警(編程)高／低流量(liang)(liang)、空管、故障狀(zhuang)態、正，，反向流量(liang)(liang)、模擬量(liang)(liang)超量(liang)(liang)程(cheng)(cheng)、脈(mo)(mo)沖(chong)量(liang)(liang)超量(liang)(liang)程(cheng)(cheng)、脈(mo)(mo)沖(chong)小信號切(qie)除，輸出極性可選；
|
|
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)
|
|
|
數字通訊
|
|
RS232，RS485，HART
|
3、襯里的選擇
|
襯里材料
|
主要性能
|
最高介質溫度
|
適用范圍
|
|
—體型
|
分離型
|
|
|
聚四氟乙烯（F4)
|
是化(hua)(hua)學性能(neng)最穩(wen)定的一種塑料(liao)，能(neng)耐(nai)沸騰的鹽酸、硫酸、硝酸和(he)王(wang)水，也(ye)能(neng)耐(nai)濃堿和(he)各種有機溶劑。不耐(nai)三氟化(hua)(hua)氯、高溫三氟化(hua)(hua)氯、高流速(su)液氟、液氧、自氧的腐蝕。
|
70℃
|
100℃ 150℃ (需特殊訂貨)
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
|
|
聚全氟乙丙烯（F46)
|
同F4，耐磨性、抗負壓能力高于F4。
|
同上
|
|
|
聚氟合乙烯（Fs)
|
適用溫度上限較(jiao)聚(ju)四氟乙烯低，但成本也較(jiao)低。
|
80℃
|
|
|
聚氯丁橡膠
|
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一(yi)般(ban)低濃度酸、堿、鹽介(jie)質的(de)腐蝕，不耐氧化介(jie)質的(de)腐蝕。
|
80℃ 120℃ (需特殊訂貨)
|
水、污水、弱(ruo)磨損性(xing)的泥漿礦漿。
|
|
聚氨酯橡膠
|
1、耐磨性能極強。
2、耐腐蝕性能較差。
|
80℃
|
中性強(qiang)磨損的(de)礦(kuang)漿、煤漿、泥漿
|
4、進口保護法蘭和接地法蘭(或接地環)的選擇
|
蘭種類
|
適 用 范 圍
|
|
接地法蘭(或接地環)
|
適用于非導體管道，如(ru)塑料(liao)管道，但(dan)有接地電極的傳(chuan)感器不需要。
|
|
進口保護法蘭
|
當介質有(you)強磨(mo)損性時選用。
|
5、電極的選擇
|
電極材料
|
耐蝕及耐磨性能
|
|
不銹鋼0Crl8Nil2M02Ti
|
用(yong)于工業(ye)(ye)用(yong)水(shui)、生活用(yong)水(shui)、污水(shui)等(deng)具(ju)有弱腐蝕性的介(jie)質，適用(yong)于石油、化工、鋼鐵(tie)等(deng)工業(ye)(ye)部門及，市政(zheng)、環(huan)保等(deng)領域。
|
|
哈氏合金B
|
對沸點(dian)以下的(de)一切濃(nong)度的(de)鹽(yan)(yan)酸(suan)有良好的(de)耐(nai)蝕性，也耐(nai)硫酸(suan)、磷酸(suan)、氫氟酸(suan)、有機酸(suan)等非氯(lv)化性酸(suan)、堿，非氧化性鹽(yan)(yan)液的(de)腐(fu)蝕。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或(huo)含其(qi)他氧(yang)化劑的腐(fu)蝕，如高(gao)于常溫的次(ci)氯酸(suan)鹽溶(rong)液(ye)、海水的腐(fu)蝕
|
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕(shi)大為(wei)降低。
|
|
鉭
|
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕(shi)。在堿中刁；耐(nai)蝕(shi)。
|
|
鉑／鈦合金
|
幾乎能耐——切化學介(jie)質(zhi)，但不適用于王水和銨鹽(yan)。
|
|
不銹鋼涂覆碳化鎢
|
用(yong)于(yu)無(wu)腐蝕(shi)性(xing)，強磨損性(xing)的介質。
|
|
注： 由于介質種類繁(fan)多，其腐蝕性又受溫(wen)度、濃度、流速等(deng)復雜因素影響而變化，故本(ben)表僅供(gong)參(can)考(kao)。用戶應(ying)根據實(shi)際情(qing)況(kuang)自己做出選(xuan)擇，必要時應(ying)做擬選(xuan)材料的耐腐試驗，如(ru)掛片試驗。
|
HC-LDG系列電磁流量計儀表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h）D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
◆HC-LDG系列電磁流量計參考流量范圍
|
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
HC-LDG系列智能電磁流量計選型譜
|
型號
|
通徑
|
|
|
zr-LDG
|
10~3000
|
|
|
|
代號
|
安裝形式
|
|
|
S
|
一體式
|
|
L
|
分體式
|
|
|
代號
|
轉換器型號
|
|
ZA
|
圓形
|
|
ZB
|
方形
|
|
|
代號
|
輸出信號
|
|
I.4
|
4~20mA
|
|
f
|
頻率 1KHz
|
|
Rs
|
串行通訊（485）
|
|
C
|
控制輸出
|
|
|
代號
|
防爆要求
|
|
N
|
無防爆
|
|
EX
|
防爆（僅適用于分體式）
|
|
|
代號
|
介質溫度
|
|
T1
|
≤65℃
|
|
T2
|
≤120℃
|
|
T3
|
≤180℃(僅適用于分體式）
|
|
|
代號
|
內襯材質
|
|
NE
|
氯丁橡膠（≤65℃）
|
|
PTFE
|
聚四氟乙烯（≤189℃）
|
|
PVC
|
聚氯乙烯（≤70℃）
|
|
|
代號
|
電極材質
|
|
316L
|
不銹鋼
|
|
HC
|
哈氏合金C
|
|
HB
|
哈氏合金B
|
|
Ti
|
鈦
|
|
Ta
|
鉭
|
|
| |
