測量介質由底進上出型變為底進側橫出型，便于現場流向為底進側橫出的管道安裝。KF11型流量計主要由三大基本部分組成：1、測量管；2、錐形浮子或靶式浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小，也可配裝不同的轉換器，將流量值轉換成標準的電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。
以其結構簡單、使用壽命長、線性刻度、可用于測量液體和氣體等優點而得到廣泛應用，諸如石油、化工、發電廠、食品工業、制藥工業、水處理工業以及其它工業領域。
特點:
1.全不銹鋼測量管、錐型浮子結構設計；
2.對于口徑大于DN50的流量計，磁耦合系統移動到測量管上部，浮子不受鐵磁物質的影響，不需安裝磁過濾器；
3.可測量高溫（最大到350℃）、高壓（最大到6.4MPa）的介質；
4.維護清洗時不需把流量計從管道上拆下來；
5.用戶需要時指示器可360任意轉動，安裝時可以固定在便于讀數的位置上，（訂貨時應提出）；
6.具有現場顯(xian)示瞬時(shi)、累(lei)積流量(liang)功能。
適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長；側裝式浮子流量計 對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動； 全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方 式；多參數標定功能； 帶有數據恢復，數據備份及掉電保護功能.
技術參數
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h

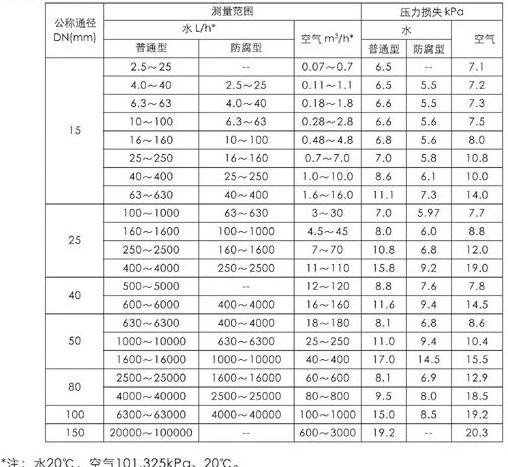

參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
產品選型
|
代號
|
測 量管結構
|
|
50
|
下 進上出
|
|
51
|
下 進上橫出
|
|
52
|
下 橫進上橫出
|
|
53R
|
右 進左出
|
|
53L
|
左 進右出
|
| |
代號
|
接 液材質
|
|
R0
|
0Cr18Ni2Mo2Ti
|
|
R1
|
1Cr18Ni9Ti
|
|
Rp
|
PTFE
|
|
T1
|
鈦 合金
|
|
Rl
|
316L
|
| |
代號
|
管 道口徑
|
|
DN15
|
15
|
|
DN25
|
25
|
|
DN50
|
50
|
|
DN80
|
80
|
|
DN100
|
100
|
|
DN150
|
150
|
|
DN200
|
200
|
| |
代號
|
附 加結構
|
|
無
|
|
|
T
|
夾 套型
|
|
Z
|
阻 尼型
|
|
G
|
高 溫型
|
|
Y
|
高 壓型
|
| |
代號
|
指 示器形式代碼組合
|
|
M1
|
就 地指示器，機械指示瞬時流量
|
|
M2
|
供 電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
|
|
M3
|
供 電型，無機械指示，液晶顯示瞬時/累積流量
|
| |
代碼
|
供 電方式
|
|
無
|
只 限M1指示器
|
|
A
|
220VAC，4－20mA輸出
|
|
B
|
電 池供電，無輸出
|
|
C
|
24VDC，二線制供電，4－20mA輸出
|
|
D
|
24VDC，三、四線制供電，4－20mA輸出
|
| |
代號
|
防 爆標志
|
|
l
|
本 安iaCT5方型殼體
|
|
d
|
隔 爆Diibt4園殼體
|
| |
代號
|
報警或脈沖輸出
|
|
無
|
無報警或脈沖輸 出
|
|
K1
|
上限報警或一路 脈沖輸出
|
|
K2
|
下限報警或一路 脈沖輸出
|
|
K3
|
上、下限報警或 雙路脈沖輸出
|
