一、產品簡介
是(shi)集壓(ya)力測(ce)量，顯示，輸出(chu)，控(kong)制(zhi)于一體的壓(ya)力測(ce)控(kong)產(chan)品。該產(chan)品為(wei)全電(dian)子結構，前端采用隔離膜充油壓(ya)阻式壓(ya)力傳感(gan)器，輸出(chu)信(xin)號(hao)由高精度(du)，低溫漂(piao)的放大器放大處理，高精度(du)的 A/D 轉(zhuan)換器，轉(zhuan)換成微處理器可以處理的數(shu)字(zi)信(xin)號(hao)，經(jing)過運算處理的信(xin)號(hao)控(kong)制(zhi)兩(liang)路(lu)開(kai)關，對控(kong)制(zhi)系統(tong)壓(ya)力進行測(ce)控(kong)。該智能數(shu)字(zi)壓(ya)力開(kai)關使(shi)用靈(ling)活，操(cao)作簡單(dan)，調試容易，安全可靠。廣泛應(ying)用于水(shui)電(dian)，自來水(shui)，石(shi)油，化(hua)工，機(ji)械，液(ye)壓(ya)等行業(ye)，對流體介(jie)質的壓(ya)力進行測(ce)量、顯示和控(kong)制(zhi)。
二、技術性能
|
量 程 范 圍
|
0～5、20、100……1000KPa
|
|
0～2、20、40……60MPa
|
|
測 量 介 質
|
與 316L不銹鋼兼容的各種氣體、液體
|
|
供 電 電 壓
|
24VDC
|
|
顯 示 方 式
|
4位數碼管
|
|
顯 示 范 圍
|
-1999~9999
|
|
控 制 精 度
|
≦± 0.5%FS
|
|
顯 示 精 度
|
± 0.1%FS
|
|
長 期 穩 定 性
|
≤±0.2%F.S/年(nian)
|
|
介 質 溫 度
|
－ 20～+85℃
|
|
環 境 溫 度
|
－ 30～+70℃
|
|
相 對 濕 度
|
0~80%
|
|
響 應 時 間
|
≤1ms
|
|
最 大 功 耗
|
＜ 3W
|
|
開 關 壽 命
|
＞ 100萬次
|
|
膜 片 材 料
|
316L不銹鋼
|
|
殼 體 材 料
|
1Cr18Ni9Ti
|
|
壓 力 接 口
|
外螺紋 G1/4或用戶自定(ding)
|
|
引 線 方 式
|
五芯航插
|
|
防 護 等 級
|
IP65
|
三、產品特點
1 、 4 位數字顯(xian)示當(dang)前壓力值
2 、模擬量輸出(chu)（ 4~20mA ）
3 、開關量可在(zai)零(ling)點到滿(man)意度之間任意設(she)定
4 、外殼(ke)設有節點動作(zuo)發光二極管，便于觀察
5 、按鍵調校(xiao)及現場設(she)置各種參數(shu)，操(cao)作方便
6 、 2 路開關量輸出，帶載(zai)能力 1.2A
7 、壓(ya)力預設開關(guan)點(dian)和(he)延(yan)滯切換輸出
四、安裝
4.1 機械安裝：
智能數字壓力開關 CYDK102 可以(yi)通過壓力管接(jie)(jie)頭(tou)（外螺紋 G1/4 ）（其他(ta)尺(chi)寸(cun)接(jie)(jie)頭(tou)可以(yi)在訂貨(huo)時說明），直接(jie)(jie)裝在液壓管路(lu)上。在關鍵(jian)應(ying)用場合(he)（如劇烈震動或沖(chong)擊），壓力管接(jie)(jie)頭(tou)可以(yi)通過微(wei)型軟管進(jin)行機械解耦。

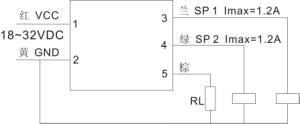

4.2 電氣連接：
1 紅：電源 + 2 黃：電源 -
3 藍：開(kai)關(guan) 1 4 綠：開(kai)關(guan) 2
5 棕： 4~20mA
為了防止電磁干擾的影(ying)響應注意(yi)以下事項：
• 線路連接盡量短
• 采用屏蔽線
• 盡量避免直接(jie)接(jie)近(jin)引起干擾的用戶(hu)裝(zhuang)置或電器和(he)電子裝(zhuang)置的接(jie)線
• 若用微型軟管安(an)裝，殼體必須(xu)單獨(du)接地
五、外形尺寸 （單位： mm ）
|
